橢圓齒輪流量計
一、概 述
LC系列橢圓齒輪流量計系直讀累積式儀表，是計量流經管道內液體流量總和的容積式流量計?？蓮V泛用于石油、化工、醫藥衛生等部門的流量測量。
二、工作原理
在儀表測量室進出口兩端液體壓差的作用下，一對橢圓齒輪在軸上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。
三、儀表特點
·測量精度高、流量范圍寬、重復性好；
·螺旋轉子轉動均勻、震動小、壽命長；
·對被測液體的粘度變化不敏感，尤其適合于粘度較高液體的測量；
·結構簡單、外形尺寸小、重量輕；
·安裝容易，表前不需要安裝直管段。
工作原理
1.精度等級：0.5級、0.2級（一般在-10℃~+60℃）
2.適用介質溫度：-20℃～+80℃，在加散熱器情況下可達200℃
3.防爆等級：ExiaIICT6
4.測量范圍：見表1、2、3
表1——標準型橢圓齒輪流量計測量范圍
公稱通徑 | 儀表材質 | 不同粘度下測量范圍（m3/h） | 耐壓等級 | ||
0.6～2mPa．s | 2～8 mPa．s | 8～200 mPa．s | |||
DN10 | 鑄鐵 | 無 | 0.08-0.4 | 0.04-0.4 | 1.6/6.4 |
DN15 | 鑄鐵/鑄鋼 | 無 | 0.3-1.5 | 0.15-1.5 | 1.6/6.4 |
不銹鋼 | 0.5-1.5 | 0.3-1.5 | 0.25-1.5 | 1.6 | |
DN20 | 鑄鐵/鑄鋼 | 0.75-3 | 0.4-3 | 0.3-3 | 1.6/6.4 |
不銹鋼 | 1-3 | 0.6-3 | 0.5-3 | 1.6 | |
DN25 | 鑄鐵/鑄鋼 | 1.5-6 | 0.8-6 | 0.6-6 | 1.6/6.4 |
不銹鋼 | 2-6 | 1.2-6 | 1-6 | 1.6 | |
DN40 | 鑄鐵/鑄鋼 | 3-15 | 2-15 | 1.1-15 | 1.6/6.4 |
不銹鋼 | 2.5-20 | 2-20 | 1.5-20 | 1.6 | |
DN50 | 鑄鐵/鑄鋼 | 4.8-24 | 3-24 | 2.4-24 | 1.6/6.4 |
不銹鋼 | 8-24 | 4.8-24 | 4-24 | 1.6 | |
DN65 | 鑄鐵 | 8-40 | 5-40 | 4-40 | 1.6/6.4 |
不銹鋼 | 15-40 | 8-40 | 6.5-40 | 1.6 | |
DN80 | 鑄鐵/鑄鋼 | 12-60 | 8-60 | 6-60 | 1.6/6.4 |
DN100 | 鑄鐵/鑄鋼 | 20-100 | 13-100 | 10-100 | 1.6/6.4 |
DN150 | 鑄鐵/鑄鋼 | 38-190 | 24-190 | 19-190 | 1.6/2.5 |
DN200 | 鑄鐵/鑄鋼 | 68-340 | 45-340 | 34-340 | 1.6/2.5 |
適用條件： | |||||
表2——高溫型橢圓齒輪流量計測量范圍
公稱通徑 | 儀表材質 | 不同粘度下測量范圍（m3/h） | 耐壓等級 | ||
0.8～2mPa．s | 2～8 mPa．s | 8～200 mPa．s | |||
DN15 | 鑄鐵/鑄鋼 | 0.45-1.35 | 0.36-1.35 | 0.18-1.35 | 1.6/6.4 |
DN20 | 鑄鐵/鑄鋼 | 0.9-2.7 | 0.48-2.7 | 0.36-2.7 | 1.6/6.4 |
DN25 | 鑄鐵/鑄鋼 | 1.8-5.4 | 0.96-5.4 | 0.27-5.4 | 1.6/6.4 |
DN40 | 鑄鐵/鑄鋼 | 3.6-13.5 | 2.4-13.5 | 1.8-13.5 | 1.6/6.4 |
DN50 | 鑄鐵/鑄鋼 | 5.8-21.6 | 3.6-21.6 | 2.9-21.6 | 1.6/6.4 |
DN65 | 鑄鐵 | 9.6-36 | 6-36 | 4.8-36 | 1.6/6.4 |
DN80 | 鑄鐵/鑄鋼 | 15-54 | 9.6-54 | 7.2-54 | 1.6/2.5 |
DN100 | 鑄鐵/鑄鋼 | 24-90 | 22-90 | 12-90 | 1.6/2.5 |
適用條件： | |||||
表3——高粘度型橢圓齒輪流量計測量范圍
公稱通徑 | 儀表材質 | 測量范圍 （m3/h） | 耐壓等級MPa |
DN10 | 鑄鐵 | 0.02-0.2 | 1.6/6.4 |
DN15 | 鑄鐵/鑄鋼 | 0.075-0.75 | 1.6/6.4 |
DN20 | 鑄鐵/鑄鋼 | 0.15-1.5 | 1.6/6.4 |
DN25 | 鑄鐵/鑄鋼 | 0.3-3 | 1.6/6.4 |
DN40 | 鑄鐵/鑄鋼 | 0.75-7.5 | 1.6/6.4 |
DN50 | 鑄鐵/鑄鋼 | 1.2-12 | 1.6/6.4 |
DN65 | 鑄鐵 | 2-20 | 1.6/6.4 |
DN80 | 鑄鐵/鑄鋼 | 3-30 | 1.6/6.4 |
DN100 | 鑄鐵/鑄鋼 | 5-50 | 1.6/6.4 |
DN150 | 鑄鐵/鑄鋼 | 9.5-95 | 1.6/2.5 |
DN200 | 鑄鐵/鑄鋼 | 17.4-174 | 1.6/2.5 |
適用條件： | |||
表4 | |||
型號 | 說明 | |||||
WY-LC- | □/ | □ | □ | □ | ||
通徑 | 10 | 10 mm | ||||
15 | 15 mm | |||||
20 | 20 mm | |||||
25 | 25 mm | |||||
40 | 40 mm | |||||
50 | 50 mm | |||||
80 | 80 mm | |||||
100 | 100 mm | |||||
150 | 150 mm | |||||
200 | 200 mm | |||||
儀表類型 | 1 | 標準型 | ||||
2 | 高溫型 | |||||
3 | 高粘度型 | |||||
儀表材質 | 1 | 鑄鐵 | ||||
2 | 鑄鋼 | |||||
3 | 不銹鋼 | |||||
信號輸出方式 | 1 | 無信號輸出 | ||||
2 | 脈沖輸出 | |||||
3 | 4-20mA輸出 | |||||
LC- | 50/ | 1 | 1 | 1 | 選型舉例 | |

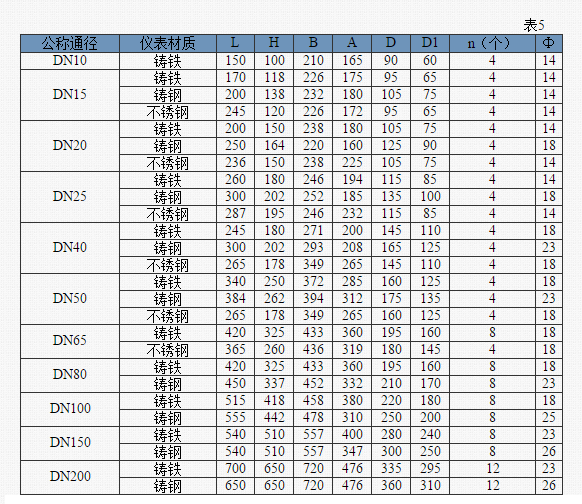

圖2
| ||||||
